HD-SDI DISTRIBUTOR DDA-181C


HD-SDI DISTRIBUTOR DDA-181C

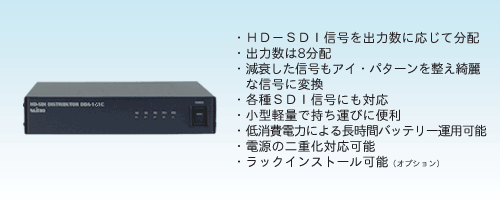

本装置は、Hi−VisionシリアルデジタルのHD−SDI信号(SMPTE 292M、BTA S−004B)をはじめ、各種のSDI信号を分配することができます。卓上からラックインストールまでのさまざまな システムでご使用いただけます。電源の二重化にも対応しています。

1. 減衰して入力された信号もアイ・パターンを整え綺麗な信号に変換

本分配器は、イコライザー、リクロッカー、及び高速同軸ドライバーによって構成されています。伝送線路で減衰したSDI信号も、規定レベルに調整しアイ・パターンを整え綺麗な信号に変換されます。このSDI信号は、専用の高速同軸ドライバーにより出力数(4分配)に応じて安定な信号として出力されます。

2. 小型軽量で電源の二重化運用が可能

DC電源電圧12Vでのバッテリー運用が可能です。さらに付属のACアダプターによりAC電源での運用も可能です。ACアダプターは100V〜200Vのワールドワイド対応となっております。DCからACまでの広範囲な電源電圧でご使用いただけるポータブル分配器です。
筐体も、1Uハーフサイズとお持ち運びにとても便利な大きさとなっています。海外中継現場、及び国内の中継現場などで威力を発揮します。

テレビ方式 シリアルデジタルTV(HD/SD SDI)
入力信号 HD−SDI信号(ケーブル長5CFB相当で100mまで)を含む各種SDI信号に対応
出力数 8出力
出力信号 HD−SDI信号(ケーブル長5CFB相当で100mまでドライブ可能)を含む各種SDI信号に対応
最小入力信号レベル HD−SDI信号でケーブル長5CFB相当の100mの減衰レベル
電源電圧 DC12V、またはAC100V〜AC220V(ACアダプター使用時)電源の二重化に対応
消費電力 3W程度(ACアダプターは含みません)
外形寸法 42mm(H)×200mm(W)×150mm(D)
ラック取り付け金具、突起物などは、含みません
質   量 約1.7Kg
付属品 取扱説明書 1冊 / 専用ACアダプター 1個 / ユーザー登録カード・保証書 1枚

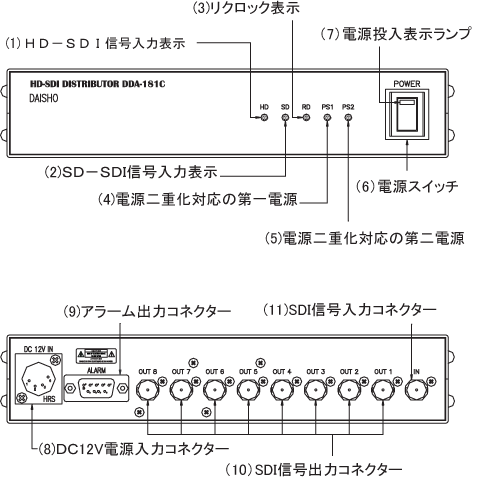

DDA-181C 各部の説明

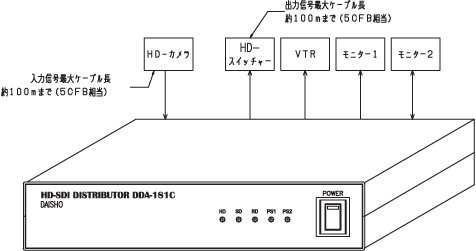

DDA-181C 接続図




弊社専用のアクセサリーです。


専用ACアダプター
ACA-1

デュアルパワー
ケーブル DPC-1

ラックマウントキット
1UR-3
