HD-SDI SWITCHER DS-511A
本スイッチャーは、Ｈｉ−ＶｉｓｉｏｎシリアルデジタルのＨＤ−ＳＤＩ信号(ＳＭＰＴＥ２９２Ｍ、ＢＴＡ Ｓ−００４Ｂ)を始め、 各種のＳＤＩ信号とエンベデット信号(音声・アンシラリデータを含む)にも対応を切り替えることができるポータブルスイッチャー です。ＨＤ−ＳＤＩ信号の切り替えにも十分に余裕あるアイソレーションを実現しています。切り替え制御は、フロントパネルから の制御に加えて、リモート制御も可能となっています。大きさも約１Ｕのハーフサイズとなっています。卓上からラックインストールまでのさまざまなシステムでご使用いただけます。電源の二重化にも対応しています。
１． HD-SDIからAES-3IDと極めて広範囲なＳＤＩ信号に対応
HD-SDI・SD-SDI・DVB-ASI・TSなどの各種テレビジョンSDI信号に加えて、デジタルオーディオ信号のAES-3IDと広範囲で様々なSDI信号に対応しています。勿論、SDIに含まれるエンベデットオーディオ信号、アンシラリデータなどは全て通します。
２． 停電時にもスイッチングされた信号は出力され続けます。
バックアップ電源により、超高速切り替えデバイスの出力維持動作を確保しています。この機能により、瞬停は勿論の事、停電時にも最後にスイッチングされた信号は、出力され続けます。
３． 超高速切り替えでスイッチングノイズを低減
超高速切り替えデバイスにより、各種信号の切り替えを実行しています。その切り替えスピードは、リレー回路に比較して約１００万倍もの能力を有しています。この高速切り替え能力により、スイッチングされた信号の切り替えノイズを最小限に抑えています。
４． ７５Ωでのインピーダンスマッチング
全ての入力回路は、非選択時においても７５Ωの終端が保証されております。このため、ミスマッチングによる反射は、極めて少なくなります。
５． １．４８５Ｇｂ／ｓ帯の信号も十分な余裕を持って処理できる分布定数回路
隣接間チャンネルに異種同期で、入力可能な最大と最小のＨＤ−ＳＤＩ信号を入力した場合にも、チャンネル間の影響はありません。独自に工夫されたシールド構造を持つ分布定数回路で、十分余裕のある高アイソレーションを実現しています。
６． 小型軽量で持ち運びに便利（ラックへの取り付けもできます）
筐体は小型軽量で、持ち運びにとても便利な大きさとなっております。ラックへの取り付け専用１Ｕラックマウントキット（１ＵＲ−３）も用意されています。
７． 切り替え制御情報の記憶保持
切り替え情報は、切り替え実行ごとにマイクロプロセッサーの記憶部に、瞬時に記憶されています。
もし、電源がOFFになった場合でも、最後に切り替えられたスイッチング情報は、常に記憶されています。このため、動作は、極めて安定しており電源回復とほぼ同時に運用が可能となります。
８． 誤操作防止のインヒビット機能を搭載
選択されたボタンを押し続けることにより、インヒビットモードまたはノーマルモードに切り替えることができます。
９． 低消費電力化でバッテリー運用が可能
低消費電力化は、機器の安定な動作にも直結することから極めて安定に動作するスイッチャーとなります。また約０．２５Wという超低消費電力化は、長時間バッテリー運用を可能としています。電源電圧は、ＤＣ１２Ｖです。
１０． 電源の二重化にも対応が可能（オプション対応）
電源の二重化を行う為には専用のデュアルケーブル（ＤＰＣ−１）と専用ＡＣアダプター（ＡＣＡ−１）が必要です。
１１． 電源電圧入力は、ＤＣ１２ＶまたはＡＣ１００Ｖ〜ＡＣ２００Ｖ
ＤＣ１０ＶからＤＣ１６Ｖまでの電源電圧入力に対応させています。付属のACアダプターを使用することによりAC電源入力はワールドワイド対応のＡＣ１００Ｖ〜ＡＣ２００Ｖとなります。
１２． リモート制御が可能（REMOTE BOX RMB-4I オプション対応）

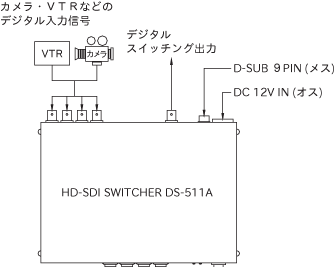

リモート制御は、リアパネルのＤ−ｓｕｂ９ピンのコネクターを通して行う事ができます。番組制作現場などでの快適でスピーディーな運用に対応できるように、専用リモート制御ＢＯＸ（オプション）も用意されています。専用リモート制御ＢＯＸを接続すると、全ての制御は専用リモート制御ＢＯＸ側に移ります。専用リモート制御ＢＯＸには、 誤操作防止のインヒビットボタン（蓋付き）がセットされています。
１３． ボタン・フィルターへの彫刻も致します。お問い合せください。
ボタン・フィルターへの彫刻をお引き受けします。字体（文字数の制限があります）、大きさ（大きさにより文字数の制限があります）、色（点灯することにより、見えにくいお色などがございます）などをご指示下さい。
| テレビ方式等 | HD-SDI・SD-SDI・DVB-ASI・TS(地デジ)・AES-3ID(デジタル音声)などのマルチレートＳＤＩ信号 |
| 入力数 | ４系統 |
| 入力信号 | シリアルデジタルである各種のＳＤＩ信号（ＳＭＰＴＥ２９２Ｍ、ＢＴＡ Ｓ−００４Ｂ など） |
| 入力信号レベル | 入力信号のダイナミックレンジは、約１Ｖp-pとなります |
| 出力信号 | １系統の各種ＳＤＩ信号（ＳＭＰＴＥ２９２Ｍ 、ＢＴＡ Ｓ−００４Ｂ など） |
| 出力信号レベル | 出力信号のダイナミックレンジは、約１Ｖp-pとなります |
| 接続可能ケーブル長 | HD-SDIで同軸５ＣＦＢ相当にて、約７０ ｍ（使用ケーブルの状態により長さは変わります） |
| 接続ケーブル長試験 | 工場出荷時にはHD-SDIで、１２０ｍの同軸（５ＣＦＢ相当）による動作確認を実施しています |
| 電源電圧 | ＤＣ１２Ｖ、またはＡＣ１００Ｖ−ＡＣ２００V（ACアダプター使用時） |
| 消費電力 | ０．２５Ｗ程度（ACアダプターは、含みません） |
| 外形寸法 | ４２mm (H ) ×２００mm (W)×１５０mm (D) ラック取り付け金具、突起物などは、含みません |
| 質 量 | 約1Kg |
